Газопоршневая модульная электростанция (ГПЭС) «Энерго-П1400» — промышленное решение для основной, резервной или пиковой генерации мощностью 1,5 МВт. Построена на базе китайского двигателя 12M55GN V12 с турбонаддувом и ресурсом до капитального ремонта 60 000 моточасов.
Страна изготовления установки
Китай-Россия
Мощность, (кВт)
1400
Производитель
Weichai
Страна изготовления станции
Россия
Габаритные размеры, (мм)
12000х3200х3000
Модель двигателя
12M55GN
Получить коммерческое
Заполнить
#PROP_TITLE#
—
#PROP_VALUE#
Газопоршневая модульная электростанция (ГПЭС) «Энерго-П1400» — промышленное решение для основной, резервной или пиковой генерации мощностью 1,4 МВт. Построена на базе китайского двигателя12M55GN V12 с турбонаддувом и ресурсом до капитального ремонта 60 000 моточасов.
Станция поставляется в блочно-модульном исполнении (цельносварной контейнер с утеплением 100–200 мм) — готова к работе на улице без капитального здания. Возможна также поставка в открытом исполнении на раме для установки внутри машинного зала.
Ключевая ценность: высокая утилизационная готовность. Станция поддерживает подключение систем утилизации тепла рубашки двигателя (УТА) и выхлопных газов (УТГ).
Газоподготовка — через ГРПШ среднего давления (внутреннее или наружное исполнение). Оборудование оснащено автоматикой, пожаротушением, системой отопления контейнера, возможностью параллельной работы с внешней сетью.
Срок изготовления ГПЭС — 6 месяцев. Гарантия — 1 год или 8000 моточасов.
Станция поставляется в блочно-модульном исполнении (цельносварной контейнер с утеплением 100–200 мм) — готова к работе на улице без капитального здания. Возможна также поставка в открытом исполнении на раме для установки внутри машинного зала.
Ключевая ценность: высокая утилизационная готовность. Станция поддерживает подключение систем утилизации тепла рубашки двигателя (УТА) и выхлопных газов (УТГ).
Газоподготовка — через ГРПШ среднего давления (внутреннее или наружное исполнение). Оборудование оснащено автоматикой, пожаротушением, системой отопления контейнера, возможностью параллельной работы с внешней сетью.
Срок изготовления ГПЭС — 6 месяцев. Гарантия — 1 год или 8000 моточасов.
Параметры двигателя
Модель двигателя
12M55GN
Страна изготовления установки
Китай-Россия
Расположение цилиндров
V12
Объем двигателя (л)
65.65
Наддув
2 турбокомпрессора
Механическая мощность (кВт)
1588
Диаметр поршня, мм
180
Ход поршня, мм
215
Количество оборотов двигателя (об/мин)
1 500
Степень сжатия
12 : 1
Давление подачи топлива в двигатель, бар
0,03-0,5
Система запуска
Электростартерная
Параметры силового генератора
Производитель генератора
Stamford, Leroy-somer, Engga, Evotec
Количество оборотов (об/мин)
1500
Напряжение генератора, (В)
400
Род тока
3-х фазный, переменный
Номинальный коэффициент мощности
0.8
Класс изоляции
H
Частота тока, (Гц)
50
Параметры ГПЭС
Мощность, (кВт)
1400
Мощность в постоянном режиме СОР, (кВт)
1400
Электрический КПД, %
37.9
Вид газового топлива
природный
Минимальное метановое число для работы без дерейтинга мощности
≥ 85
Минимальное содержание серы в топливе, (мг/нм3)
≤20
Выбросы NОx, мг/нм3
<500
Выбросы СО, мг/нм3
<1000
Объемный расход выхлопных газов, кг/ч, м3/ч
7941 кг/ч
Температура выхлопных газов, °С
507
Тепловая мощность выхлопных газов (УТГ), кВт
489
Тепловая мощность с рубашки двигателя (УТА), кВт
1141.77
Общая тепловая мощность, кВт
1 631
Расход топлива на 100% нагрузке, (м3) при 33,5 МДж/м3
396.97
Расход топлива на 75% нагрузке, (м3) при 33,5 МДж/м3
302.83
Расход топлива на 50% нагрузке, (м3) при 33,5 МДж/м3
214.60
Объем картера двигателя (масло), л
410
Расход моторного масла на угар, г/кВт*ч
0.30
Интервал замены моторного масла (моточасы)
750
Ресурс до капитального ремонта (моточасы)
60 000
Габариты и вес
Габариты установки (ДхШхВ), мм (с навесным оборудованием, генератор 10500В)
5670х2080х2870
Габаритные размеры блок-модуля ГПЭС, (мм)
12000х3200х3000
Вес электростанции, кг
24300
Конструкция блок-модуля
Блок-модуль
Цельносварной
Используемая сталь силового корпуса Блок-модуля
Ст3/09Г2С
Основание
Швеллер 20П
Силовой каркас профильная труба
100х50х3мм
Толщина стенки листа обшивки стен
1,5 мм
Толщина стенки листа обшивки пола
3 мм
Толщина стенки листа обшивки крыши
3 мм
Толщина утеплителя стен и крыши
100 мм (Роквел / Технониколь)
Толщина утеплителя пола
150-200 мм (Роквел / Технониколь)
Компоновка блок-модуля 2 отсека
Агрегатный/Электротехнический
Системы собственных нужд
Система охлаждения
радиатор двухконтурный на крыше до +50С с расширительными баками с частотным регулированием/ ступенчатым включением вентиляторов
Производитель радиатора
Люве, Терма и прочие
Масляный бак
с автоматической подкачкой объемом на межсервисный период
Пожарная сигнализация
на базе Рубеж/Болид или аналога
Газовая линия
на базе Dungs или аналог
Воздухозабор и клапана с эл. подогревом, вентиляция
да
Система отвода выхлопных газов с промышленным глушителем
да
Система отопления
да
Система управления установкой (панель управления ГПА/Шкаф управления)
штатная
ЩУСН (щит управления собственными нуждами)
с функцией мониторинга и связью с верхним уровнем с функций параллельной работы с внешней сетью
Контрольно-измерительные приборы (КИП)
да
Шкаф силовой
на базе Chint / HYUNDAI или аналог
Щиты пожарной автоматики
да
Исполнение
Блочно-модульное

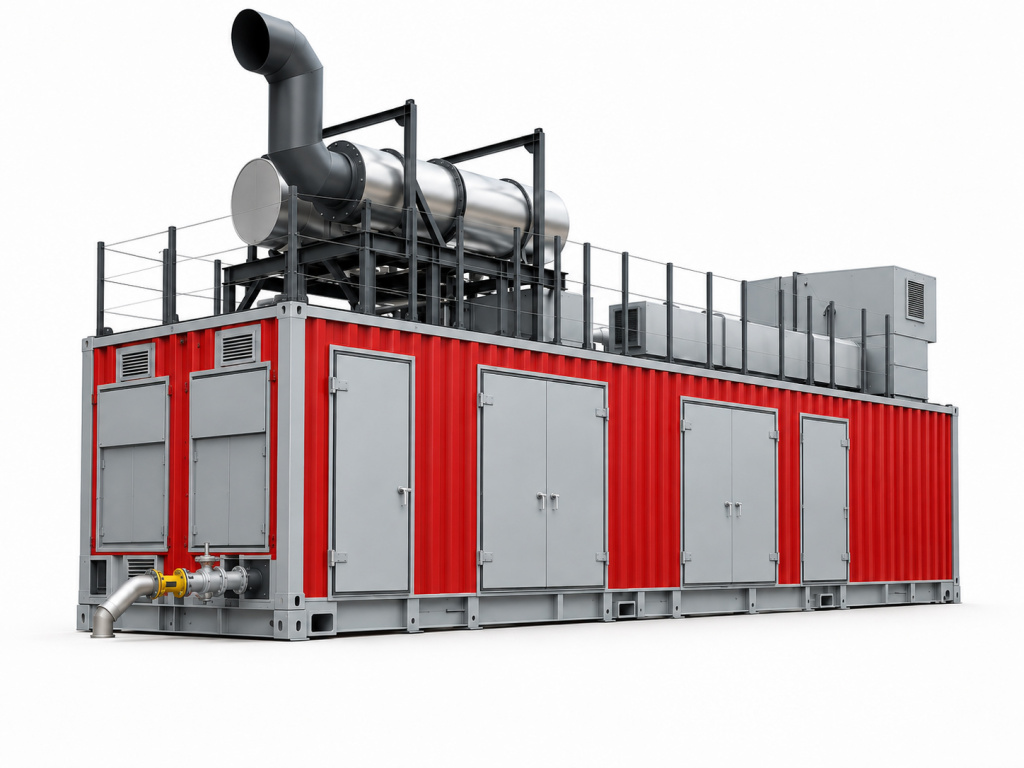

Газопоршневая электростанция (ГПЭС) блочно-модульного исполнения — это автономная система генерации, в которой всё необходимое оборудование (газопоршневой двигатель, генератор, системы управления и вентиляции) размещено внутри специальных защитных цельно-сварного блок-модуля (контейнера)
Особенности и характеристики:
1. Мобильность: Станцию легко демонтировать и перевезти на новый объект в течение нескольких недель.
2. Скорость запуска: Монтаж занимает минимум времени (например, 4 МВт можно запустить за 15 дней), так как оборудование уже настроено и протестировано на заводе.
3. Масштабируемость: Мощность объекта можно оперативно наращивать, просто добавляя новые модули по принципу конструктора.
4. Экономия на строительстве: Не требуется возведение капитального здания — блоки устанавливаются на подготовленную площадку под открытым небом.
Особенности и характеристики:
1. Мобильность: Станцию легко демонтировать и перевезти на новый объект в течение нескольких недель.
2. Скорость запуска: Монтаж занимает минимум времени (например, 4 МВт можно запустить за 15 дней), так как оборудование уже настроено и протестировано на заводе.
3. Масштабируемость: Мощность объекта можно оперативно наращивать, просто добавляя новые модули по принципу конструктора.
4. Экономия на строительстве: Не требуется возведение капитального здания — блоки устанавливаются на подготовленную площадку под открытым небом.
Открытое исполнение на раме
Открытое исполнение ГПЭС предполагает размещение оборудования на единой стальной раме без внешнего защитного корпуса или контейнера. Такое исполнение выбирают, если станцию планируют устанавливать внутри готового капитального здания (машинного зала), которое уже обеспечивает защиту от осадков, отопление и звукоизоляцию.
Особенности и характеристики:
1. Компактность: Отсутствие стенок контейнера делает установку меньше по габаритам, что удобно при монтаже в стесненных условиях.
2. Удобство обслуживания: Механик имеет свободный доступ к узлам двигателя и генератора со всех сторон без ограничений дверными проемами контейнера.
3. Охлаждение и вентиляция: Системы вентиляции и отвода выхлопных газов проектируются отдельно как часть общеинженерных систем здания.
4. Низкая стоимость: Это самый бюджетный вариант поставки, так как заказчик не переплачивает за изготовление и утепление блок-контейнера.
Особенности и характеристики:
1. Компактность: Отсутствие стенок контейнера делает установку меньше по габаритам, что удобно при монтаже в стесненных условиях.
2. Удобство обслуживания: Механик имеет свободный доступ к узлам двигателя и генератора со всех сторон без ограничений дверными проемами контейнера.
3. Охлаждение и вентиляция: Системы вентиляции и отвода выхлопных газов проектируются отдельно как часть общеинженерных систем здания.
4. Низкая стоимость: Это самый бюджетный вариант поставки, так как заказчик не переплачивает за изготовление и утепление блок-контейнера.
Для заказа продукции необходимо связаться с менеджером и уточнить детали по комплектации, доставке, сборке и тп.
