Гибридный энергокомплекс: управляемая автономность

Для нефтегазовых, горнодобывающих и инфраструктурных объектов, расположенных вдали от централизованных сетей, вопрос электроснабжения давно выходит за пределы выбора номинальной мощности генератора. На устойчивость системы влияют профиль нагрузки, режим работы технологического оборудования, доступность топлива, погодные условия, сроки сервисного реагирования и возможность доставки запасных частей.

В таких условиях автономная генерация должна не просто покрывать максимальную нагрузку. Более эффективный подход предполагает управление мощностью, резервом и ресурсом оборудования в зависимости от фактического потребления и состояния энергосистемы объекта.

ООО «НГ-Энерго» реализует проект гибридного энергокомплекса, в котором контейнерная газопоршневая электростанция и система накопления электрической энергии работают в единой логике управления электроснабжением.

Что входит в базовую конфигурацию

Базовая архитектура комплекса включает:

Подключение солнечной или ветровой генерации рассматривается как дополнительная опция и не является обязательным элементом исходной комплектации.

Для каких объектов подходит гибридная схема

Гибридные энергокомплексы могут быть востребованы компаниями, которые уже используют дизельные или газопоршневые электростанции и стремятся снизить зависимость от завоза топлива, уменьшить его расход, повысить надежность и улучшить качество энергоснабжения.

Такая архитектура особенно актуальна для:

• удаленных нефтегазовых месторождений;
• вахтовых поселков;
• горнодобывающих предприятий;
• перерабатывающих площадок;
• портовой инфраструктуры;
• аэродромных объектов;
• объектов подготовки, перекачки и переработки сырья;
• других площадок, где перебои с электроснабжением критичны для технологического процесса.

Совместная работа ГПЭС и СНЭЭ позволяет выстраивать режим электроснабжения не только по максимальному значению нагрузки, но и по оптимальному сочетанию мощности, накопленной энергии, резерва и ресурса оборудования.

Почему в основе комплекса используется газопоршневая генерация

Газопоршневая генерация особенно актуальна там, где объект имеет доступ к газу от близлежащих месторождений либо организована поставка подходящего газового топлива.

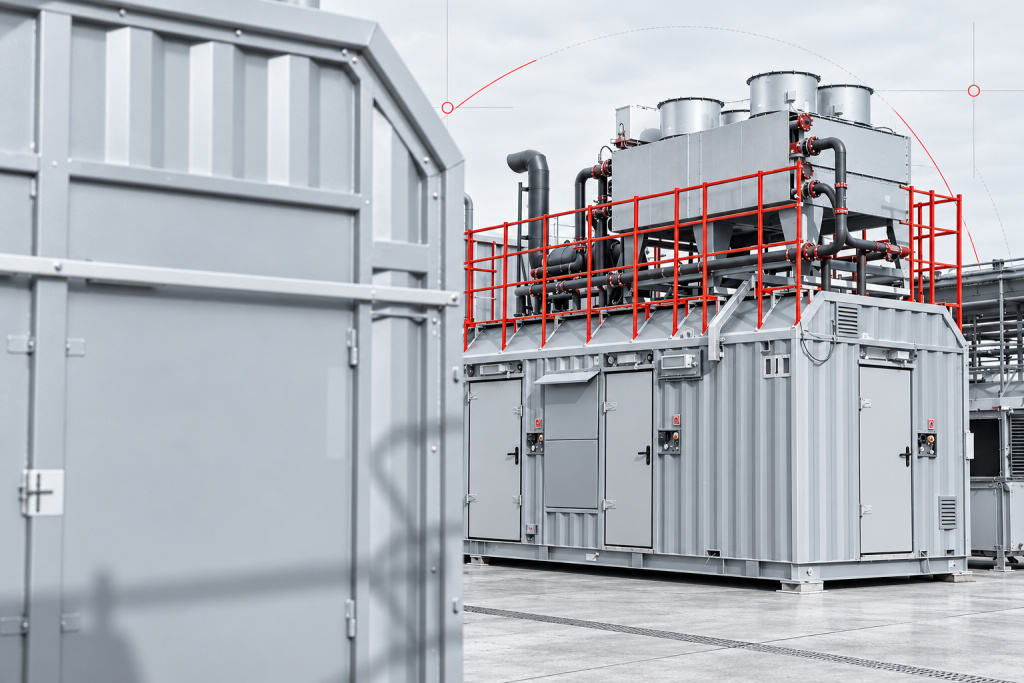

Контейнерная ГПЭС рассчитана на эксплуатацию при температуре окружающего воздуха от –50 до +40 °C и использует топливный газ с входным давлением 1,5–6 бар.

Станция имеет третью степень автоматизации и поддерживает:

• автономный режим работы;
• синхронизацию с аналогичными ГПЭС;
• синхронизацию с внешней сетью;
• передачу сигналов на автоматизированное рабочее место оператора;
• архивирование рабочих параметров;
• регистрацию аварийных событий.

В составе станции предусмотрены системы предпускового подогрева охлаждающей жидкости ДВС и помещений контейнера, вентиляции и отопления, контроля загазованности, а также газового пожаротушения.

Для северных и труднодоступных площадок такие решения важны не только с точки зрения запуска оборудования при низких температурах, но и как элемент снижения эксплуатационных рисков.

Какую роль выполняет СНЭЭ

Система накопления электрической энергии в гибридной схеме не ограничивается функцией аварийного резерва. Ее задача — участвовать в управлении динамической составляющей графика нагрузки.

СНЭЭ может:

• покрывать кратковременные пики потребления;
• поддерживать нагрузку в переходных режимах;
• создавать оперативный резерв мощности;
• снижать влияние резких колебаний нагрузки на генератор;
• питать потребителей в периоды минимального потребления;
• принимать избыточную энергию от дополнительных источников генерации.

В результате газопоршневая станция может работать по более предсказуемому графику, а не постоянно следовать за каждым изменением потребления.

Сколько времени накопитель может питать объект

При номинальной мощности СНЭЭ 500 кВт и энергоемкости 2 200 кВт·ч теоретическое время работы при выдаче полной мощности составляет:

2 200 кВт·ч / 500 кВт = 4,4 часа

Это расчетное значение. Фактическая продолжительность автономного электроснабжения зависит от:

• реальной нагрузки потребителей;
• температуры окружающей среды;
• допустимого диапазона заряда;
• резерва, предусмотренного для аварийных сценариев;
• состояния аккумуляторных модулей;
• алгоритмов управления;
• требований по глубине разряда.

Поэтому энергоемкость СНЭЭ необходимо оценивать не сама по себе, а в привязке к реальному профилю объекта.

Как меняется режим работы ГПЭС

В классической автономной схеме генератор постоянно подстраивается под текущую нагрузку. При значительном снижении загрузки может ухудшаться топливная эффективность, а длительная работа вне оптимального диапазона режима — негативно сказываться на ресурсе оборудования. При резком росте потребления, напротив, требуется достаточный запас мощности либо подключение дополнительного агрегата.

Гибридная архитектура позволяет распределить эти функции между ГПЭС и накопителем. СНЭЭ может принимать часть нагрузки в периоды снижения потребления, участвовать в покрытии пиков и компенсировать переходные процессы.

При этом режим ГПЭС определяется уже не только текущим энергопотреблением, но и:

• состоянием заряда накопителя;
• необходимым резервом мощности;
• режимом технического обслуживания;
• приоритетами потребителей;
• заданными алгоритмами управления.

Практический эффект заключается не в механическом сокращении времени работы газопоршневой установки, а в более рациональной эксплуатации оборудования. Система может сокращать количество пусков и остановов, уменьшать число часов работы в неблагоприятных режимах, откладывать наступление части сервисных операций по моточасам и формировать резерв для критических нагрузок без избыточного увеличения установленной мощности генерации.

Работа в периоды минимальной нагрузки

В периоды, когда потребление объекта снижается, например ночью или во время сезонного уменьшения нагрузки, часть потребителей может получать питание от предварительно заряженной СНЭЭ.

Это дает возможность гибче управлять загрузкой генератора и сохранять необходимый резерв энергии для последующих режимов работы.

Конкретная логика включения и отключения ГПЭС, зарядки накопителя и питания нагрузки должна определяться расчетной моделью конкретного объекта.

Экономика гибридного энергокомплекса

Экономику гибридной системы некорректно оценивать только по первоначальной стоимости оборудования и монтажа по сравнению с традиционной генерацией аналогичной мощности.

Необходимо анализировать совокупные затраты на протяжении жизненного цикла комплекса, включая:

• расход топлива;
• техническое обслуживание ГПЭС;
• ремонт основного генерирующего оборудования;
• обслуживание аккумуляторной системы;
• ресурс батарей;
• количество моточасов ГПУ;
• частоту пусков и остановов;
• эксплуатационные расходы;
• затраты на доставку топлива и запасных частей;
• требования к резервированию;
• возможность подключения дополнительных потребителей без увеличения мощности генерации.

Для корректной оценки необходима почасовая модель нагрузки. В нее включаются производственные циклы, сезонность, параметры газоснабжения, требования к резервированию, допустимая глубина разряда СНЭЭ, стоимость сервисного обслуживания и возможные аварийные сценарии.

Система управления — ключевой элемент комплекса

Эффективность гибридной архитектуры во многом определяется алгоритмами управления.

Система должна сопоставлять:

• текущий и прогнозный график нагрузки;
• состояние заряда СНЭЭ;
• доступную мощность ГПЭС;
• требуемый резерв;
• регламенты технического обслуживания;
• приоритеты различных групп потребителей.

На практике система управления определяет, когда целесообразно заряжать накопитель, когда переводить часть нагрузки на СНЭЭ, какие режимы допустимы для генератора и аккумуляторной системы, какой резерв необходимо поддерживать и как действовать при аварийных событиях.

Также она обеспечивает регистрацию параметров и передачу данных в АСУ заказчика.

Без согласованной логики накопитель может оказаться дорогостоящим элементом, который используется лишь эпизодически. Некорректное управление способно увеличить число циклов заряда и разряда, повысить нагрузку на оборудование и ухудшить экономические показатели комплекса.

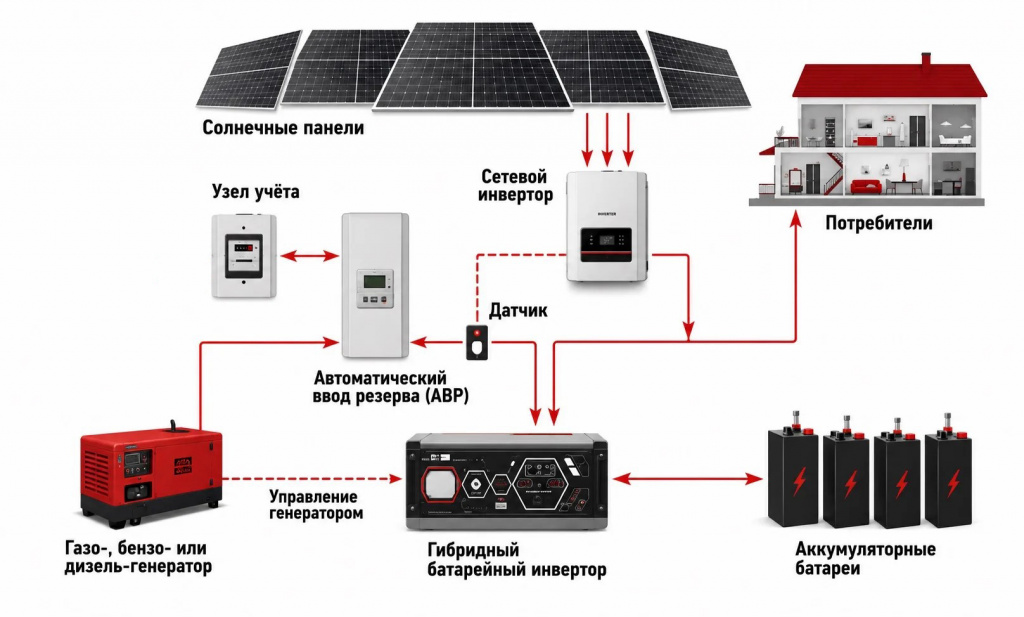

Интеграция солнечной и ветровой генерации

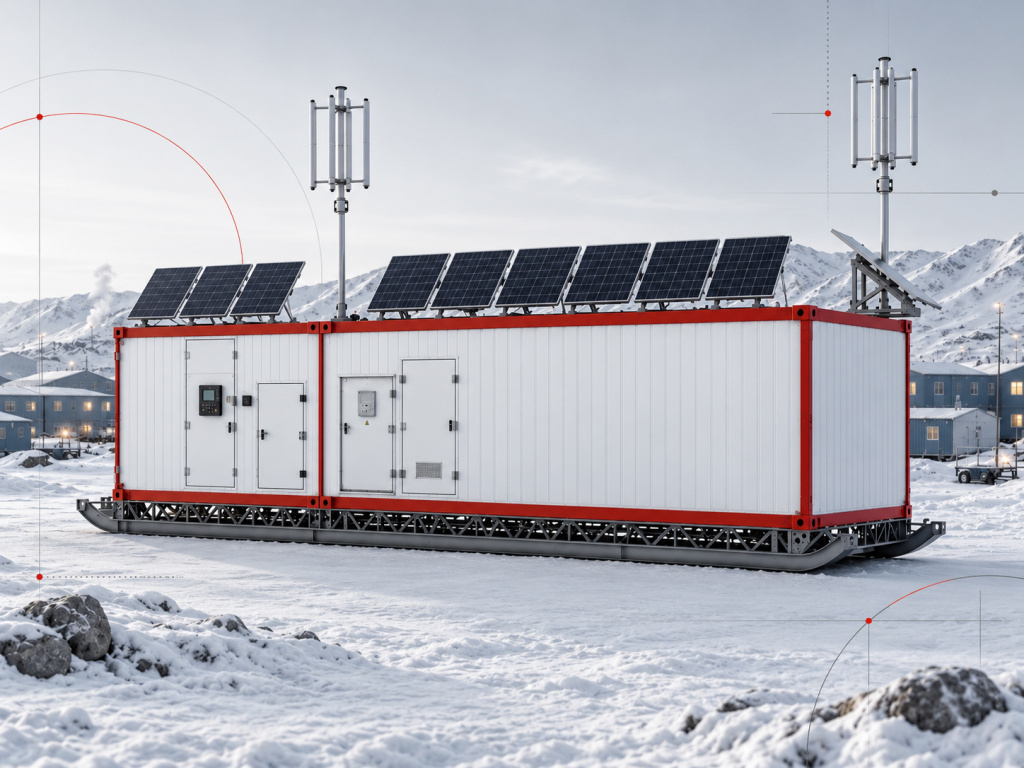

В гибридный энергокомплекс могут быть дополнительно интегрированы солнечные панели и ветроустановки.

Их задача — не заменить управляемую газопоршневую генерацию, а снизить потребление газового топлива в периоды доступной выработки и расширить возможности оптимизации режима системы.

СНЭЭ при этом получает дополнительную функцию: накопитель может принимать избыток энергии от ВИЭ, сохранять ее и затем отдавать в общую шину энергокомплекса при необходимости.

Кроме того, запас энергии может использоваться для электроснабжения собственных нужд комплекса при внештатных ситуациях, связанных с работоспособностью основного оборудования.

Для северных и удаленных площадок вклад ВИЭ зависит от конкретных условий:

• сезонности;
• ветрового потенциала;
• солнечного ресурса;
• затенения;
• снеговой и ветровой нагрузки;
• условий размещения;
• доступности обслуживания.

Поэтому включение ВИЭ в состав проекта должно основываться на обследовании площадки и технико-экономическом моделировании.

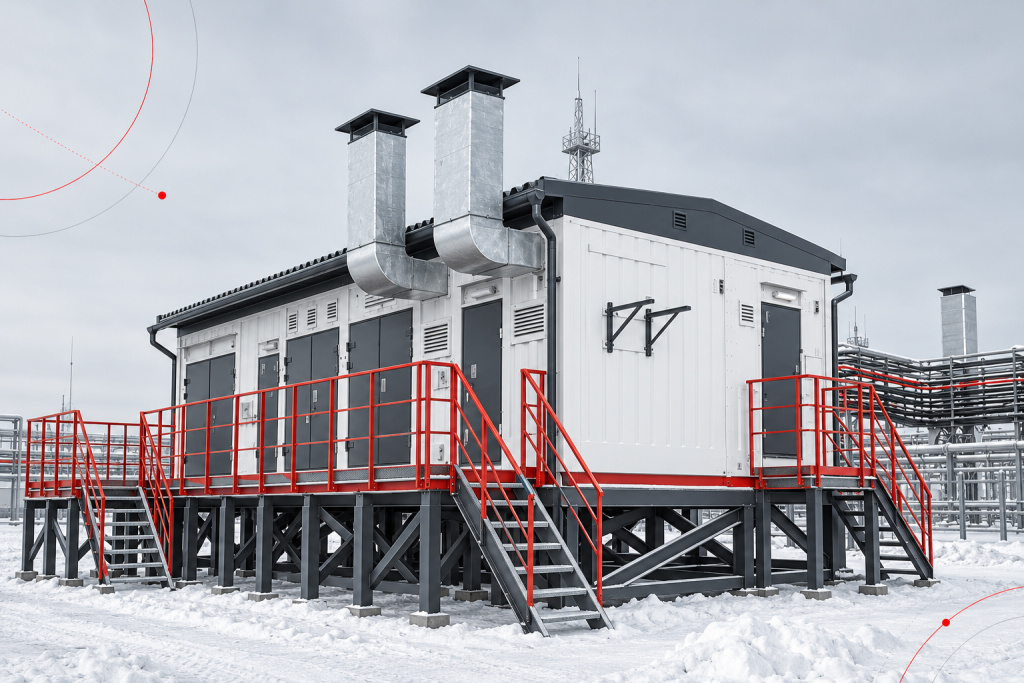

Преимущества контейнерной архитектуры

Контейнерное исполнение позволяет перенести значительную часть сборочных, монтажных и проверочных операций на производственную площадку.

Для удаленного объекта это позволяет уменьшить:

• объем работ непосредственно на месте эксплуатации;
• зависимость от погодных условий;
• потребность в длительном использовании монтажной техники;
• численность квалифицированного персонала на площадке.

При этом сама по себе модульность не гарантирует эффективности проекта.

Что необходимо предусмотреть при проектировании

Уже на стадии проектирования требуется определить состав и параметры внешней инфраструктуры:

• системы газоснабжения;
• силовые кабельные линии 0,4 кВ;
• кабели контроля и управления;
• контур заземления;
• систему пожарной безопасности;
• интеграцию с АСУ заказчика;
• каналы связи и дистанционный мониторинг.

Отдельного внимания требуют сервисная стратегия, запас критически важных компонентов, порядок технического обслуживания и алгоритмы переключения между источниками.

Почему необходим индивидуальный технико-экономический расчет

Сочетание генерации и накопления способно снизить расход топлива и повысить гибкость энергоснабжения, но итоговый эффект всегда зависит от конкретной площадки.

Для расчета необходимо учитывать:

• почасовой профиль нагрузки;
• суточные и сезонные колебания потребления;
• доступное топливо и условия его доставки;
• стоимость технического обслуживания;
• ресурс основного оборудования;
• параметры СНЭЭ;
• допустимое количество циклов и глубину разряда;
• требуемый резерв;
• сценарии отказов;
• возможность подключения ВИЭ;
• стоимость реализации проекта.

Гибридный энергокомплекс не отменяет требований к резервированию, топливному хозяйству, техническому обслуживанию аккумуляторных систем и сервисной готовности. Он меняет сам принцип автономного энергоснабжения: генератор перестает быть единственным элементом, который непрерывно следует за нагрузкой, и становится частью единой управляемой системы.

Для месторождений, вахтовых поселков и других удаленных объектов это позволяет проектировать энергоснабжение не только «по пику», а по рациональному сочетанию мощности, накопленной энергии, резерва и ресурса оборудования.

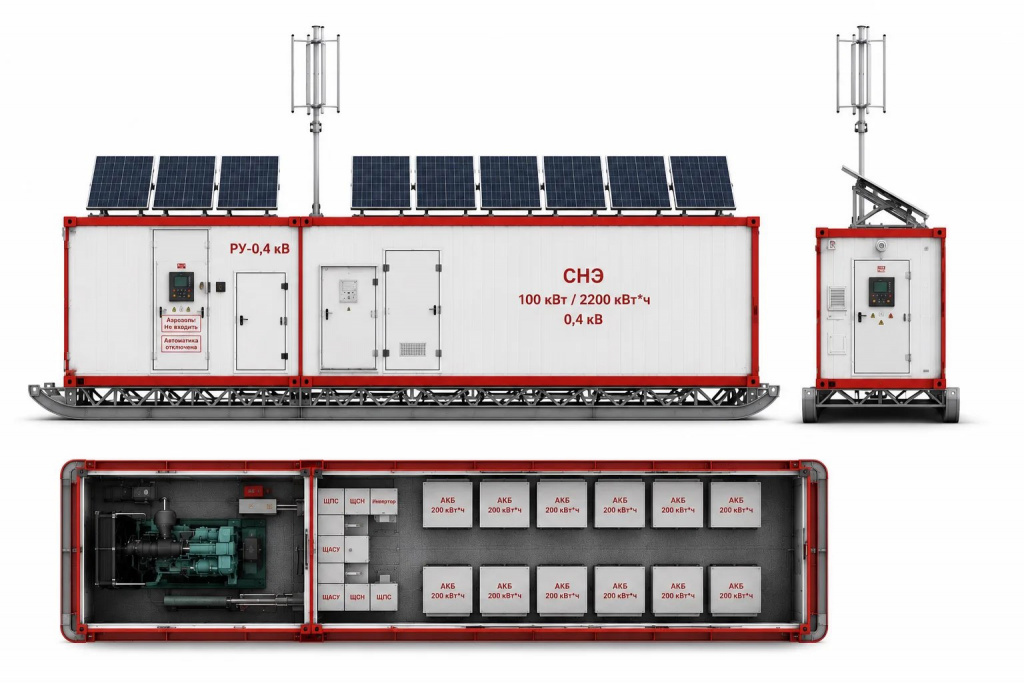

Справочная конфигурация гибридного энергокомплекса
